彩色水泥瓦耐候性的提高

点击数:3122022-06-17 16:32:32 来源: 水泥瓦、混凝土瓦、屋面瓦、别墅瓦、彩瓦——邯郸市瓦德新型建材有限公司

新闻摘要:介绍了一种彩色水泥瓦着色图层上再涂含有纤维材料的涂料可提高彩色水泥瓦耐候性的方法。

众所周知,彩色水泥瓦普遍采用瓦模中注入以水泥为主要成分的坯料,再经成形,干燥,表面涂以涂料的生产工艺。水泥瓦表面涂覆的涂层受阳光紫外线的影响,易老化,色调变白,而且因涂层老化,瓦耐用寿命缩短,需定期维护。在瓦表面多次涂以涂料时,维护作业量大,耗时间耗成本。还有一种水泥瓦面层处理方法是在表面涂以由颜料和有机硅树脂、聚氨酯树脂或氟树脂组成的防紫外线涂料,但费用昂贵,而且耐用期限也最多不超过十年。因此,不论怎样,彩色水泥瓦都需反复涂覆涂层来围护,至今,此问题也未得以满意的解决。近来,海外推出一种防护性能好的高耐候性彩色水泥瓦制作工艺,现介绍如下。

彩色水泥瓦能否经久耐用,关键取决于耐候性指标。推出该工艺的目的就在于提高彩色水泥瓦的耐候性,以大幅延长其使用寿命。该制瓦工艺主要特征是在成形瓦坯表面涂以着色涂料,形成着色装饰层,再在其上面涂以色彩同于或淡于着色涂料的含纤维材的耐候性涂料。这里耐候性是指彩色水泥瓦经受外部空气温度变化、日光紫外线和风雨的性能。着色装饰涂层和耐候性涂层所用涂剂宜使用丙烯酸有机硅涂料、水性丙烯酸涂料等,以使用水性丙烯酸涂料为佳。所用纤维材料要求具有耐候性,宜使用玻璃纤维或碳纤维。玻璃纤维以使用耐碱纤维为佳。纤维材料在涂料中的配合量为5%~30%,最好7%~12%(按质量计)。其配合量过少,无法充分确保耐候性;过多,不易在涂料中均匀分散,导致部分色彩不佳或色斑。此外,在有效保护着色装饰涂层的同时,为了避免涂料用喷枪堵塞,纤维材最好使用直径约在 30μm以上的微细圆柱形单丝,其长度以 30μm~200μm 为好。基料虽以水泥为主要成分,亦可掺用石膏、水玻璃等。

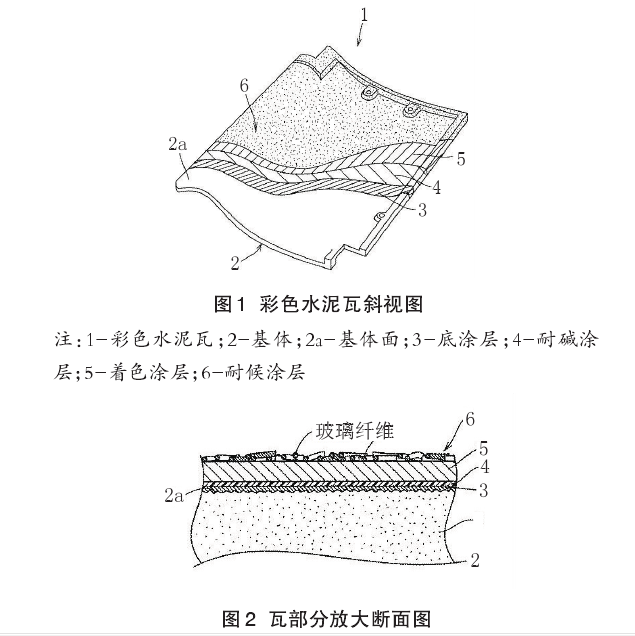

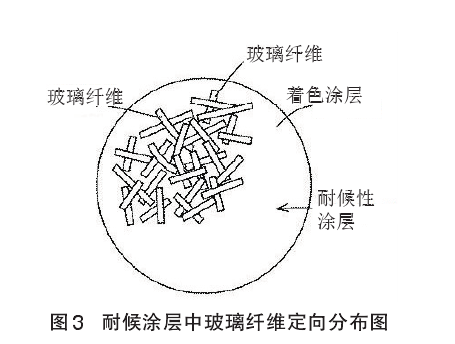

该高耐候性彩色水泥瓦制作流程是将以水泥为主要成分的坯料挤压成坯,瓦体养护硬化,涂以涂料,修平整,形成底层涂膜层。为了防止瓦中碱分对上层涂膜层的侵蚀,可在底涂膜层上,涂以耐碱性涂料,形成耐碱涂膜层,然后涂以着色涂料,形成装饰涂膜层,最后涂以耐候涂料,形成耐候涂膜层(见图1和图2)。着色涂层由含有所需着色颜料的水性丙烯酸涂料构成,其厚度约为100μm。耐候性涂层由与着色层相同的水性丙烯酸涂料与耐候性纤维(添加量为7%~12%)组成的涂料构成,其厚度约为 25μm。耐候性涂料用喷枪高压喷涂在瓦着色装饰涂层上。耐候性涂料涂覆在着色涂层上时,玻璃纤维以平躺姿态,水平方向无序随机定向分布(见图 3)。对瓦涂以耐候性涂料后,为了固定玻璃纤维,约在100℃下充分干燥。

如上所述,瓦用玻璃纤维具有耐候性,加之其表面呈圆角状,可有效对日光紫外线形成漫反射,保护着色涂层,同时还具有耐热性和耐磨性,可保护各涂层不受风雨和高温的损害。因此,在彩色水泥瓦表面形成的耐候性涂层,可延长瓦在恶劣环境下的使用年限,长期保持瓦强度和美观。耐候性涂料是在与着色涂层用的廉价水性丙烯酸涂料中加入玻璃纤维混合而成,与涂以防紫外线涂料相比,成本低。此外,当日光射到瓦表面时,与耐候性涂层中玻璃纤维相遇形成光的漫反射,瓦面色调呈无光泽状,着色涂层色调显得更典雅。

由上可知,由于在瓦基体面的着色涂层上再涂有含玻璃纤维的耐候性涂料,当日光紫外线接触玻璃纤维,出现漫反射,阻止了日光射入着色涂层,有效保护着色涂层不受紫外线的影响,使着色涂层难以老化和褪色变色。涂层中的玻璃纤维还保护各涂层和瓦基体不受风雨的损害,延长瓦的使用寿命,瓦可以长久保持强度和美观。总之,带耐候涂层的彩色水泥瓦能长期经受恶劣的使用环境,不需要反复维修涂覆,商品价值得到提高。

上一篇:如何选择屋面瓦
